大関口・大空間に安全を確保した木造門型フレーム

大関口・大空間に安全を確保した「木造門型フレーム」

 高精度の集成材とオリジナル金物を組み合わせた「木造門型フレーム」工法は、 壁全面の床から天井まで届く大開口や間仕切りのない大空間を実現。ビッグリビングをはじめ店舗用空間、ビルトインガレージ、高天井、吹き抜けなど思い描く自由な夢の空間を可能にしています。
こちらもご覧下さい
木造門型フレームが自由設計の夢を拡げます。
 ヨコにもタテにも大きな関口部や壁のないワンフロアの大空間など木造工法では考えられなかった住まいが実現できる門型フレーム。
  たとえば南面からたっぷりの採光、庭と一体となった広々リビングをはじめ高天井、吹き抜け、ビルトインガレージまで思い描く自由な夢の空間を可能にしてしいます。

木造門型フレームは木造住宅の新しいカタチ
 ヨコにもタテにも大きな関口部や壁のないワンフロアの大空間など木造工法では考えられなかった住まいが実現できる門型フレーム。たとえば南面からたっぷりの採光、庭と一体となった広々リビングをはじめ高天井、吹き抜け、ビルトインガレージまで思い描く自由な夢の空間を可能にしてしいます。

大空間、大開口の
確保!

大広間、車庫、店舗、事務所やスケルトンインフィル住宅がプランニングが可能。
和風住宅の大きな広縁関口部、吹抜、2台車庫など大関口が可能。
必要な箇所に1 フレームから採用が可能。
狭小地プランに
最適!
狭小地プランの通路面における、大関口、大空間を確保。
1FをS造やRC造にしていた建築物を木造3階建てとして建築が可能。
基礎工事は従来通りの施工が可能なので、地盤改良など地中梁設置などの追加工事が 発生しにくくなる。
耐震補強、
リフオーム、
車庫増築に最適!
リフオームにおける大空間確保ー大広間、車庫等の為の耐震補強が可能。
現在の建築基準に適合しない建物の、耐震、耐風補強に威力を発揮。
鉄骨やRC 造との混構造に比べて全木造なのでコストパフォーマンスが高い。
木造門型フレームはこんなに間口が広がります。
 木造門型フレームは1階のみの1層フレーム、1・2階の2層フレーム、1・2・3階の3層フレームなどプランに合わせて必要なところに必要な本数だけを使用することで、自由設計の夢を拡げます。
柔軟な設計力が可能にした在来工法・2x4工法での活用法
 木造門型フレームは、構造がシンプルで曲げモーメントにより生じる圧縮応力、引っ張り応力の両方に十分に耐え得る強度を備えた柱脚構造、および柱と機架材との接続構造並びにフレーム構造を提供しています。
  木造軸組工法と組み合わせ、必要なところに必要な本数だけを使用する“木造門型フレーム"は、耐震性能の向上だけでなくコストパフォーマンスにも優れ、新築だけでなくリフォームにもその威力と可能性を発鐸します。
  1層(階)
フレーム
2層(階)
フレーム
3層(階)
フレーム
基 礎 集成材
在来工法 ベタ基礎
(通常の基礎工事)
I E120 ・F330以上
(JAS規格)
2×4工法 ×※ ×※ ベタ基礎
(通常の基礎工事)
I E120 ・F330以上
(JAS規格)
※ 2×4工法の2膚・3 層フレームについては現在はまだみとめられておりません。
すぐれた強度を実現する木造門型フレーム専用金物
柱脚金物

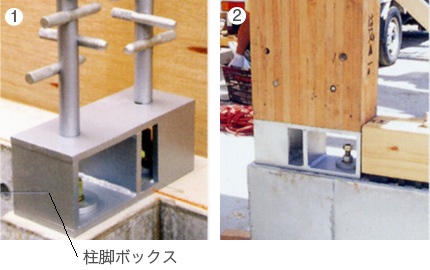

 直後基礎アンカーボルトと縫合された柱脚ボックス部分は、強靭で信頼性の高い柱脚構造を提供し、耐力墜に代わるフレーム強度を実現しています。
( 写真@A)
柱脚金物
 直後基礎アンカーボルトと縫合された柱脚ボックス部分は、強靭で信頼性の高い柱脚構造を提供し、耐力墜に代わるフレーム強度を実現しています。
( 写真@A)
フレームの実大実験で驚異の強度を実証!
 国土交通省の指定認定機関である( 財) 日本建築総合試験所が大臣の定める評価方法に基づく耐力フレームの実大実験ですでに検証済み。 門型フレームは1フレーム当りの水平耐力を壁倍率に換算すると、スパン6m以内で6.6倍、10m以内で5 . 9倍の耐力を証明するなど卓越した安全性を証明してしいます。
邸別構造計算で強度と安全性を実証
 一棟一棟それぞれに、建物全体に対して建築基準法施行令第82条に示す許容応力度設計法に基づく惰造計算を行い、強度と安全性を検証。万全の体制で、安全で信頼される住宅を供給いたします。
